مقدمه

بسیاری از خریداران هنگام انتخاب موتور برق، دیزل ژنراتور یا UPS به توان خروجی، مصرف سوخت و برند دستگاه شتوجه می‌کنند؛ اما یکی از مهم‌ترین شاخص‌های کیفیت برق خروجی معمولاً نادیده گرفته می‌شود: THD یا Total Harmonic Distortion.

ممکن است دو موتور برق هر دو خروجی 220 ولت داشته باشند، اما یکی بتواند به‌راحتی تجهیزات حساس الکترونیکی را تغذیه کند و دیگری باعث اختلال، داغ شدن یا حتی آسیب به آن‌ها شود. دلیل این تفاوت اغلب در میزان اعوجاج هارمونیکی یا THD نهفته است.

اگر قصد دارید از موتور برق برای کامپیوتر، سرور، تجهیزات پزشکی، دوربین‌های مداربسته، دستگاه CNC یا تجهیزات مخابراتی استفاده کنید، آشنایی با THD ضروری است.

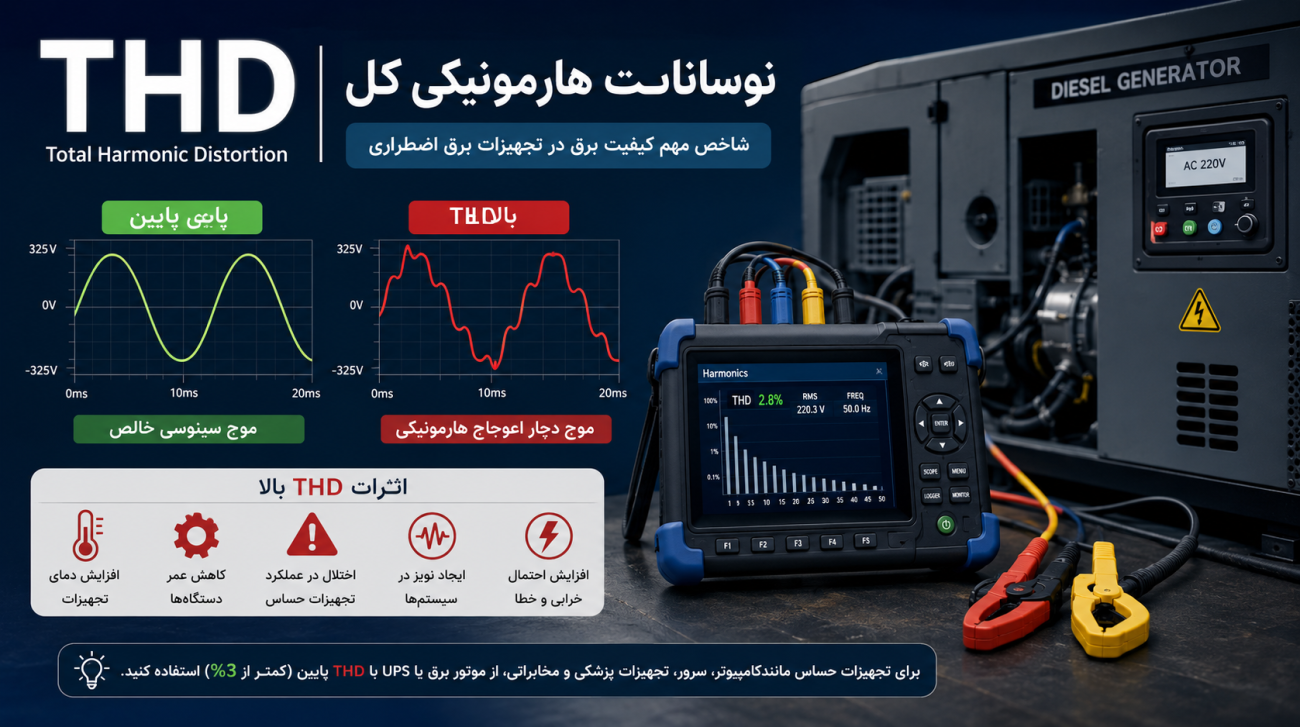

THD چیست؟

THD مخفف عبارت Total Harmonic Distortion یا اعوجاج هارمونیکی کل است.

به زبان ساده، THD نشان می‌دهد که شکل موج خروجی برق تا چه اندازه از موج سینوسی ایده‌آل فاصله دارد.

در شرایط ایده‌آل، برق AC باید به شکل یک موج سینوسی کاملاً صاف تولید شود. اما در عمل به دلیل وجود بارهای غیرخطی، کیفیت ساخت ژنراتور، اینورتر یا تجهیزات الکترونیکی، شکل موج دچار اعوجاج می‌شود.

هرچه این اعوجاج بیشتر باشد، مقدار THD نیز افزایش پیدا می‌کند.

هارمونیک چیست؟

هارمونیک‌ها فرکانس‌هایی هستند که مضرب صحیح فرکانس اصلی شبکه هستند.

در برق 50 هرتز:

• هارمونیک سوم = 150 هرتز
• هارمونیک پنجم = 250 هرتز
• هارمونیک هفتم = 350 هرتز

وجود این فرکانس‌های اضافی باعث می‌شود شکل موج خروجی از حالت سینوسی خالص خارج شود.

چرا THD اهمیت دارد؟

در بسیاری از کاربردها، مقدار THD تأثیر مستقیمی بر عملکرد تجهیزات دارد.

مشکلات ناشی از THD بالا

• افزایش دمای موتورهای الکتریکی
• کاهش عمر تجهیزات الکترونیکی
• اختلال در عملکرد PLC ها
• ایجاد نویز در سیستم‌های صوتی
• خطا در تجهیزات پزشکی
• عملکرد نامناسب UPS
• آسیب به پاور کامپیوترها

THD مناسب برای موتور برق چقدر است؟

مقدار قابل قبول THD به نوع مصرف بستگی دارد.

THD در موتور برق‌های معمولی

در بسیاری از موتور برق‌های AVR دار معمولی، THD بین 8 تا 20 درصد است.

این مقدار برای:

• روشنایی
• ابزارآلات صنعتی
• پمپ آب
• الکتروموتور

معمولاً مشکلی ایجاد نمی‌کند.

اما برای تجهیزات حساس گزینه مناسبی نیست.

THD در موتور برق اینورتر

موتور برق‌های اینورتر (Inverter Generator) به دلیل استفاده از مدارهای الکترونیکی پیشرفته، خروجی بسیار تمیزتری تولید می‌کنند.

معمولاً THD این دستگاه‌ها:

کمتر از 3 درصد

است.

به همین دلیل برای موارد زیر توصیه می‌شوند:

• لپ‌تاپ
• کامپیوتر
• سرور
• مودم
• تجهیزات پزشکی
• دستگاه‌های آزمایشگاهی

THD در UPS

یکی از مهم‌ترین معیارهای انتخاب UPS نیز میزان THD است.

UPS های آنلاین حرفه‌ای معمولاً:

• THD ولتاژ کمتر از 3%
• THD جریان پایین
• خروجی سینوسی خالص

دارند.

به همین دلیل در دیتاسنترها، بانک‌ها و مراکز درمانی استفاده می‌شوند.

THD در دیزل ژنراتور

در دیزل ژنراتورها میزان THD به عوامل مختلفی بستگی دارد:

• کیفیت آلترناتور
• کیفیت AVR
• نوع بار مصرفی
• طراحی سیستم تحریک

ژنراتورهای صنعتی معتبر معمولاً THD کمتر از 5 درصد ارائه می‌کنند.

تفاوت THD و ولتاژ خروجی

اشتباه رایجی که بسیاری از کاربران مرتکب می‌شوند این است که تصور می‌کنند اگر ولتاژ خروجی 220 ولت باشد، کیفیت برق نیز مناسب است.

در حالی که:

• ولتاژ صحیح الزاماً به معنای برق تمیز نیست.
• THD کیفیت شکل موج را نشان می‌دهد.

ممکن است دو موتور برق هر دو 220 ولت خروجی داشته باشند اما یکی THD برابر 3% و دیگری THD برابر 15% داشته باشد.

چگونه THD را اندازه‌گیری کنیم؟

برای اندازه‌گیری دقیق THD از تجهیزات زیر استفاده می‌شود:

• Power Quality Analyzer
• Oscilloscope
• Harmonic Analyzer
• برخی مولتی‌مترهای پیشرفته

هنگام خرید موتور برق به THD توجه کنیم؟

اگر مصرف شما شامل موارد زیر است:

• یخچال
• روشنایی
• پمپ آب
• ابزارآلات صنعتی

معمولاً THD اهمیت کمتری دارد.

اما اگر قصد دارید برق مورد نیاز موارد زیر را تأمین کنید:

• کامپیوتر
• سرور
• تجهیزات پزشکی
• تجهیزات مخابراتی
• دستگاه‌های CNC
• دوربین‌های مداربسته حرفه‌ای

حتماً باید به مقدار THD توجه کنید.

موتور برق اینورتر یا معمولی؛ کدام برای تجهیزات حساس بهتر است؟

در کاربردهای حساس، موتور برق اینورتر تقریباً همیشه انتخاب بهتری است.

مزایای اصلی:

• THD بسیار پایین
• مصرف سوخت کمتر
• صدای کمتر
• پایداری ولتاژ بهتر

به همین دلیل امروزه بیشتر تجهیزات الکترونیکی حساس با موتور برق‌های اینورتر تغذیه می‌شوند.

سوالات متداول

THD چیست؟

THD یا اعوجاج هارمونیکی کل، میزان انحراف شکل موج برق از حالت سینوسی ایده‌آل را نشان می‌دهد.

THD مناسب برای موتور برق چقدر است؟

برای تجهیزات حساس بهتر است THD کمتر از 5 درصد و ترجیحاً کمتر از 3 درصد باشد.

آیا THD بالا به کامپیوتر آسیب می‌زند؟

بله، در بلندمدت می‌تواند باعث افزایش استهلاک پاور و بروز اختلال در عملکرد تجهیزات الکترونیکی شود.

آیا موتور برق اینورتر THD کمتری دارد؟

بله، اکثر موتور برق‌های اینورتر THD کمتر از 3 درصد دارند.

آیا UPS می‌تواند THD را کاهش دهد؟

UPS های آنلاین حرفه‌ای معمولاً خروجی سینوسی خالص تولید می‌کنند و می‌توانند کیفیت برق را به‌طور قابل توجهی بهبود دهند.

جمع‌بندی

THD یکی از مهم‌ترین شاخص‌های کیفیت برق خروجی در موتور برق، UPS و دیزل ژنراتور است. هرچه این عدد کمتر باشد، شکل موج خروجی به برق شهری نزدیک‌تر بوده و تجهیزات حساس عملکرد مطمئن‌تری خواهند داشت.

اگر هدف شما فقط روشن کردن بارهای عمومی مانند روشنایی یا پمپ آب است، THD اهمیت کمتری دارد. اما برای کامپیوترها، تجهیزات پزشکی، سرورها و دستگاه‌های الکترونیکی حساس، انتخاب تجهیزی با THD پایین می‌تواند از خرابی‌های پرهزینه و کاهش عمر تجهیزات جلوگیری کند.

در پاویران توصیه می‌کنیم هنگام خرید موتور برق یا UPS، علاوه بر توان و برند دستگاه، مقدار THD را نیز بررسی کنید؛ زیرا کیفیت برق خروجی به اندازه توان تولیدی اهمیت دارد.
