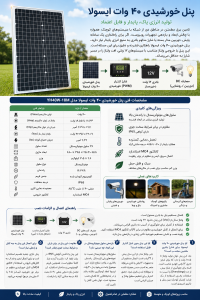

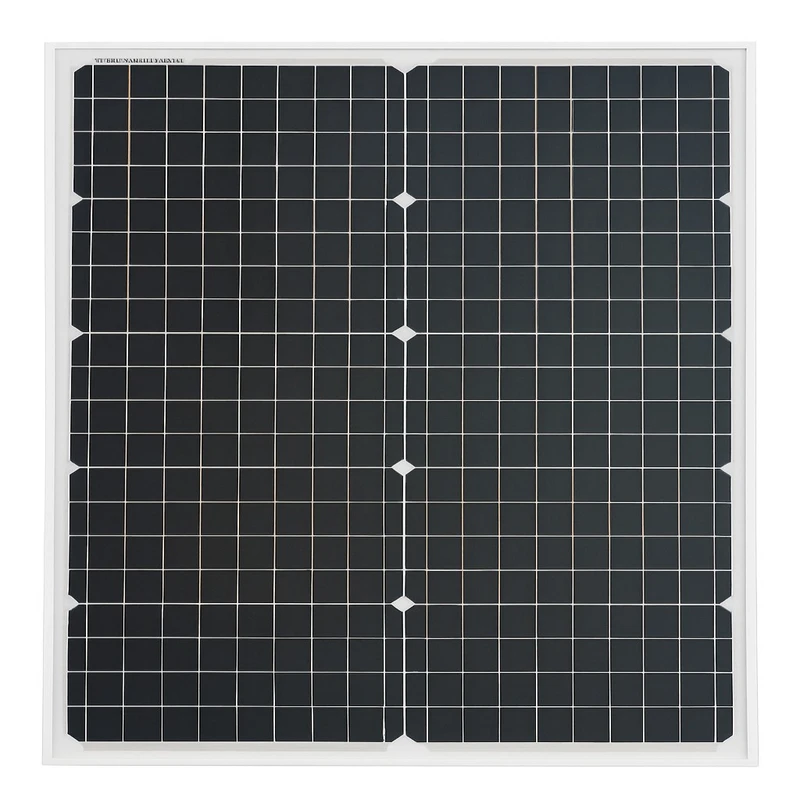

پنل خورشیدی ۴۰ وات ایسولا مدل YH40W-18M

تامین برق مطمئن در مناطق دور از شبکه یا سیستم‌های کوچک، همواره با چالش ابعاد و بازدهی تجهیزات روبروست. اگر برای راه‌اندازی یک سامانه پایش، دوربین مداربسته یا شارژ مداوم باتری به منبع انرژی پایدار نیاز دارید، پنل خورشیدی ۴۰ وات ایسولا راهکاری فشرده و دقیق برای این مسئله است. این صفحه خورشیدی با خروجی ولتاژ متناسب با سیستم‌های ۱۲ ولتی، افت ولتاژ را در مسیر شارژ به حداقل می‌رساند.

+-----------------------------------------------------------------------+
|                       پنل خورشیدی ۴۰ وات ایسولا                       |
+-----------------------------------------------------------------------+
                                   |
                                   v
                    +-----------------------------+
                    |  شارژ کنترلر خورشیدی (PWM)   |
                    +-----------------------------+
                                   |
                                   v
                    +-----------------------------+
                    |    باتری ۱۲ ولت ذخیره‌ساز    |
                    +-----------------------------+
                                   |
                                   v
                    +-----------------------------+
                    | مصارف DC (دوربین / روشنایی) |
                    +-----------------------------+

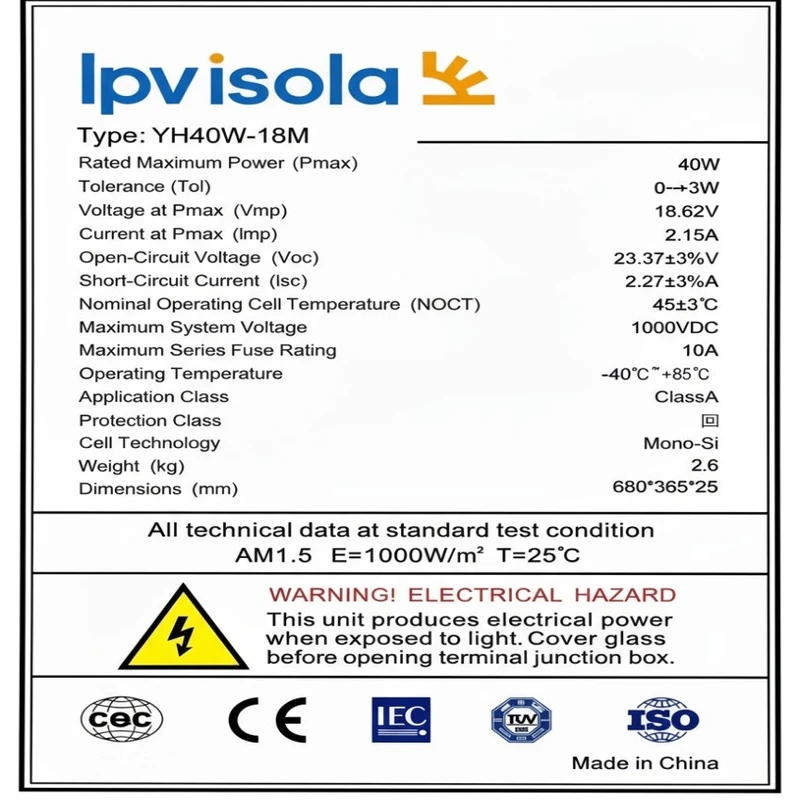

مشخصات فنی و پارامترهای الکتریکی پنل خورشیدی ۴۰ وات ایسولا

بررسی دقیق جزئیات فنی پیش از خرید، تضمین‌کننده عملکرد صحیح مدار شماست. مدل YH40W-18M از ۳۶ سلول مونوکریستال تشکیل شده که مجموعاً توان نامی ۴۰ وات را در شرایط استاندارد تابش ارائه می‌دهند. راندمان ۱۶.۴۸ درصدی این ماژول نشان می‌دهد که نسبت به ابعاد ۶۸۰ در ۳۶۵ میلی‌متری خود، تراکم انرژی مناسبی تولید می‌کند.

ولتاژ کاری ماکزیمم (Vmp) در بازه ۱۸.۳۳ تا ۱۸.۵۵ ولت قرار دارد. این فاصله ولتاژی با ولتاژ نامی ۱۲ ولت، اختلاف پتانسیل لازم را برای تزریق جریان به باتری حتی در دماهای بالا فراهم می‌سازد. جریان کاری (Imp) نیز حدود ۲.۱۶ تا ۲.۱۹ آمپر است. برای کسب اطلاعات بیشتر درباره تعاریف استاندارد این پارامترها می‌توانید به راهنمای جامع مشخصات فتوولتائیک در IEC مراجعه کنید.

جنس فریم این ماژول از آلومینیوم آنودایز شده است و با داشتن درجه حفاظت IP65، جعبه تقسیم آن در برابر نفوذ باران و گرد و غبار کاملاً ایزوله است. محدوده تحمل دمایی منفی ۴۰ تا مثبت ۸۵ درجه سانتی‌گراد نیز نصب آن را در اقلیم‌های مختلف کویر یا کوهستان بدون افت ساختاری ممکن می‌سازد.

کاربردهای عملی پنل خورشیدی ۴۰ وات Isola

به دلیل اندازه فشرده و وزن حدود ۳ کیلوگرمی، این ماژول در پروژه‌های متعددی به‌کار می‌رود:

• تامین برق دوربین‌های پایش: اتصال مستقیم یا از طریق مدار واسط برای روشن نگه داشتن مداوم دوربین‌های ثبت تخلف یا امنیتی.

• پکیج‌های کوچک عشایری: نگهداری شارژ باتری ۱۲ ولت برای مصارف روشنایی شبانه و شارژ تلفن همراه.

• سیستم‌های آبرسانی و دزدگیر: تغذیه سامانه‌های هشداردهنده کم‌مصرف در باغ‌ها و مزارع دورافتاده.



راهنمای اتصال و الزامات نصب

برای اتصال ایمن و جلوگیری از آسیب به باتری، نباید پنل را مستقیماً به سرباتری وصل کرد. ولتاژ مدار باز (Voc) این پنل به حدود ۲۲ ولت می‌رسد؛ بنابراین قرار دادن یک شارژ کنترلر خورشیدی مناسب (حداقل ۵ یا ۱۰ آمپر) در مسیر الزامی است تا روند شارژ قطع و وصل شود.

در خروجی پنل، استفاده از کانکتور MC4 استاندارد باعث می‌شود اتصال کابل‌ها در برابر رطوبت و هواشناسی مقاوم بماند. برای مطالعه استانداردهای کابل‌کشی و ایمنی در سیستم‌های خورشیدی مستقل از شبکه، منابع آموزشی National Renewable Energy Laboratory (NREL) الزامات مقاومت کابل در برابر اشعه UV را به‌تفصیل شرح داده‌اند.

یرای اطلاعات بیشتر به مقالات پاویران مراجعه کنید.

سوالات متداول

آیا پنل خورشیدی ۴۰ وات ایسولا برای شارژ باتری ماشین مناسب است؟

بله، این پنل توان تولید ولتاژ تا ۱۸.۵ ولت را دارد که برای شارژ باتری ۱۲ ولتی خودرو مناسب است. البته برای جلوگیری از شارژ بیش از حد (Overcharge) و آسیب به صفحات باتری، استفاده از یک شارژ کنترلر کوچک بین پنل و باتری ضروری است.

آیا این پنل بدون شارژ کنترلر قابل استفاده است؟

خیر، ولتاژ مدار باز این مدل بیش از ۲۲ ولت است. اتصال مستقیم آن به تجهیزات ۱۲ ولتی یا باتری می‌تواند منجر به آسیب دیدن مصرف‌کننده یا سولفاته شدن باتری شود. حضور کنترلر برای تنظیم سطح ولتاژ و جریان الزامی است.

بازدهی سلول مونوکریستال در این ابعاد چه مزیتی دارد؟

سلول‌های مونوکریستال نسبت به نمونه‌های پلی‌کریستال، راندمان بالاتری در واحد سطح دارند. این موضوع باعث می‌شود پنل ۴۰ وات ایسولا ابعاد کوچکتری داشته باشد و در محیط‌هایی که فضای نصب محدود است، توان نامی کامل را تامین کند.

مقاومت این پنل در برابر باران و شرایط سخت جوی چقدر است؟

این پنل با داشتن گواهی IP65 در برابر نفوذ آب، باران و گرد و غبار کاملاً مقاوم است. همچنین فریم آلومینیومی و ساختار استاندارد آن تحمل بازه دمایی منفی ۴۰ تا مثبت ۸۵ درجه سانتی‌گراد را داراست.

برای اتصال این پنل به چه کابل و رابطی نیاز است؟

پنل دارای جعبه تقسیم استاندارد است و برای اتصال ایمن و ضدآب به کابل‌های خروجی، استفاده از کانکتورهای MC4 و کابل خورشیدی مقاوم در برابر نور خورشید (سایز ۲.۵ یا ۴ میلی‌متر مربع) توصیه می‌شود.
