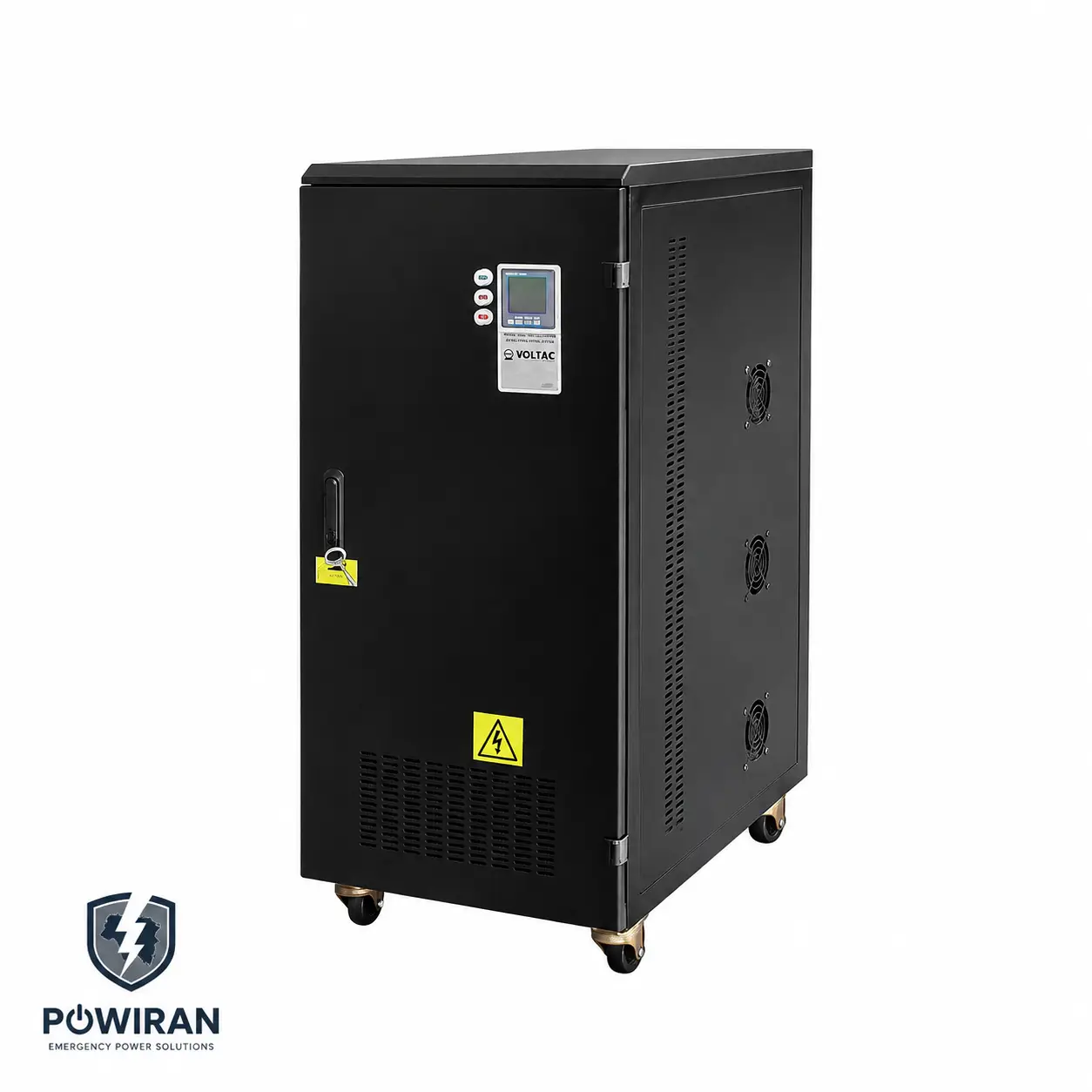

استابلایزر سه فاز ولتاک 15kVA مدل VCS3P15K

استابلایزر سه‌فاز صنعتی ولتاک VCS3P15K یک تثبیت‌کننده ولتاژ سرووموتوری با ظرفیت 15kVA است که برای کنترل و تثبیت ولتاژ در شبکه‌های سه‌فاز طراحی شده است.

این دستگاه با محدوده ورودی 285 تا 437 ولت AC، خروجی 380 ولت AC و دقت تثبیت اعلام‌شده ±1٪، برای محیط‌هایی مناسب است که نوسانات ولتاژ می‌تواند بر عملکرد تجهیزات الکتریکی و الکترونیکی تأثیر بگذارد.

ساختار سه‌فاز به سه‌فاز، استفاده از سه سرووموتور مستقل، سیم‌پیچ تمام مس، نمایشگر LCD دیجیتال و سیستم‌های حفاظتی مختلف، این مدل را به گزینه‌ای مناسب برای کاربردهای صنعتی و تجاری تبدیل کرده است.

در اطلاعات فنی منتشرشده برای همین مدل نیز ظرفیت 15kVA، توان بار مقاومتی 12kW، توان بار موتوری 9kW، محدوده ورودی 285 تا 437V، خروجی 380V و سه سروو موتور ذکر شده است.

استابلایزر چیست و چرا در صنعت اهمیت دارد؟ جهت مطالعه بیشتر اینجا کلیک کنید.

نوسان ولتاژ یکی از مشکلات رایج شبکه‌های برق است و می‌تواند عملکرد تجهیزات را تحت تأثیر قرار دهد.

کاهش یا افزایش ولتاژ ممکن است باعث شود تجهیزات:

• بیش از حد گرم شوند؛
• جریان بیشتری از شبکه دریافت کنند؛
• دچار خطا شوند؛
• عملکرد ناپایدار داشته باشند؛
• یا در بلندمدت آسیب ببینند.

سفر راحت و حرفه ای با UPS مسافرتی، جهت مطالعه بیشتر اینجا کلیک کنید.

استابلایزر یا تثبیت‌کننده ولتاژ در مسیر برق ورودی قرار می‌گیرد و تلاش می‌کند ولتاژ خروجی را در محدوده مشخص و پایدار نگه دارد.

در محیط‌های صنعتی که تجهیزات گران‌قیمت و حساس به شبکه برق متصل هستند، استفاده از استابلایزر مناسب می‌تواند بخشی از راهکار مدیریت کیفیت برق باشد.

معرفی استابلایزر ولتاک VCS3P15K

VCS3P15K از نوع Servo Motor Voltage Stabilizer است. سایت رسمی شرکت ولتاک

در استابلایزرهای سرووموتوری، کنترل ولتاژ با استفاده از سرووموتور و ترانسفورماتور متغیر انجام می‌شود. سرووموتور با توجه به میزان انحراف ولتاژ ورودی، موقعیت مکانیزم تنظیم‌کننده را تغییر می‌دهد تا خروجی به مقدار هدف نزدیک شود.

این مدل به جای استفاده از یک سرووموتور، دارای سه سرووموتور است که برای سیستم سه‌فاز طراحی شده‌اند.

به همین دلیل باید آن را یک استابلایزر سه فاز واقعی برای شبکه 3Phase / 3Phase در نظر گرفت.

ظرفیت 15kVA؛ برای چه باری مناسب است؟

یکی از مهم‌ترین نکات هنگام انتخاب استابلایزر، توجه به ظرفیت واقعی بار است.

ظرفیت این دستگاه 15kVA است؛ اما این به معنی آن نیست که هر نوع بار 15kW را می‌توان بدون محاسبه به آن متصل کرد.

بر اساس مشخصات این مدل:

بار مقاومتی

حداکثر توان بار مقاومتی اعلام‌شده:

12kW

بار موتوری و القایی

برای بارهای موتوری/القایی:

9kW

این تفاوت اهمیت زیادی دارد؛ زیرا موتورهای الکتریکی هنگام راه‌اندازی می‌توانند جریان بیشتری نسبت به حالت عادی مصرف کنند.

بنابراین در پروژه‌هایی که بارهایی مانند CNC، کمپرسور، پمپ، موتور، آسانسور یا ماشین‌آلات صنعتی وجود دارد، ظرفیت استابلایزر باید بر اساس جریان کاری و جریان راه‌اندازی نیز بررسی شود.

محدوده ورودی 285 تا 437 ولت

یکی از ویژگی‌های مهم VCS3P15K، محدوده نسبتاً گسترده ولتاژ ورودی آن است.

این دستگاه برای ورودی:

285 تا 437 ولت AC

طراحی شده و خروجی نامی آن:

380 ولت AC

است.

این ویژگی در محیط‌هایی که ولتاژ شبکه سه‌فاز دچار افت یا افزایش می‌شود، اهمیت زیادی دارد.

به عبارت ساده، استابلایزر تلاش می‌کند نوسانات ورودی را اصلاح کرده و برق مناسب‌تری را در اختیار تجهیزات قرار دهد.

دقت تثبیت ±1 درصد

برای یک استابلایزر صنعتی، دقت تثبیت ولتاژ یکی از شاخص‌های مهم عملکرد است.

طبق مشخصات این مدل، دقت تثبیت خروجی ±1٪ اعلام شده است.

برای خروجی نامی 380V، این دقت نشان‌دهنده کنترل نسبتاً دقیق ولتاژ خروجی در شرایط کاری مشخص دستگاه است.

البته عملکرد واقعی استابلایزر به عواملی مانند میزان بار، نوع بار، شرایط شبکه و محدوده تغییرات ورودی نیز وابسته است.

سه سرووموتور مستقل؛ مزیت مهم VCS3P15K

VCS3P15K به 3 سرووموتور مجهز شده است.

این موضوع برای شبکه سه‌فاز اهمیت زیادی دارد.

هر فاز می‌تواند شرایط ولتاژ متفاوتی داشته باشد و کنترل مستقل‌تر فازها باعث می‌شود سیستم بتواند تغییرات هر فاز را بهتر مدیریت کند.

بنابراین این محصول برای پروژه‌هایی که کیفیت برق سه‌فاز اهمیت زیادی دارد، نسبت به یک راهکار ساده تک‌فاز انتخاب مناسب‌تری است.

سیم‌پیچ تمام مس

یکی از مشخصات قابل توجه این مدل، استفاده از سیم‌پیچ 100٪ مس در واریـاک است.

مس به دلیل رسانایی الکتریکی مناسب، ماده‌ای رایج در تجهیزات الکتریکی و ترانسفورماتورهاست.

استفاده از سیم‌پیچ مسی می‌تواند به کاهش تلفات هدایتی و عملکرد مناسب مجموعه کمک کند.

این ویژگی در دستگاه‌هایی که برای کارکرد مداوم صنعتی طراحی شده‌اند اهمیت بیشتری پیدا می‌کند.

راندمان بالای استابلایزر

راندمان اعلام‌شده برای این مدل بیش از 96٪ است.

در منابع منتشرشده برای همین مدل، راندمان بالاتری نیز گزارش شده است؛ بنابراین برای صفحه فروش پاویران بهتر است عدد نهایی را دقیقاً از دیتاشیت یا پلاک نسخه‌ای که عرضه می‌کنید استخراج و همان عدد را درج کنید.

این نکته برای صفحات محصول صنعتی بسیار مهم است؛ چون اختلاف مشخصات بین نسخه‌ها یا منابع مختلف می‌تواند باعث کاهش اعتماد مشتری متخصص شود.

زمان پاسخ کمتر از 20 میلی‌ثانیه

طبق مشخصات ارائه‌شده، زمان پاسخ VCS3P15K کمتر از 20ms است.

زمان پاسخ بیان می‌کند که سیستم تنظیم ولتاژ با چه سرعتی نسبت به تغییرات ورودی واکنش نشان می‌دهد.

هرچه سیستم اصلاح ولتاژ سریع‌تر باشد، امکان کنترل تغییرات ولتاژ در مدت کوتاه بهتر خواهد بود.

نمایشگر LCD دیجیتال

این مدل دارای نمایشگر LCD است که اطلاعات عملکردی دستگاه را در اختیار کاربر قرار می‌دهد.

از جمله اطلاعات قابل نمایش:

• ولتاژ ورودی
• ولتاژ خروجی
• جریان
• میزان بار
• زمان تأخیر
• درصد خطا
• اضافه‌بار
• خطاهای سیستم

وجود نمایشگر برای تجهیزات صنعتی مزیت مهمی است؛ زیرا اپراتور می‌تواند وضعیت دستگاه را بدون نیاز به تجهیزات اندازه‌گیری خارجی بررسی کند.

سیستم‌های حفاظتی

VCS3P15K برای استفاده در محیط‌های صنعتی به مجموعه‌ای از حفاظت‌ها مجهز شده است.

از جمله:

حفاظت در برابر اضافه‌بار

در صورت افزایش بار بیش از محدوده مجاز، سیستم حفاظتی می‌تواند از ادامه عملکرد نامناسب جلوگیری کند.

حفاظت افزایش و کاهش ولتاژ

برای جلوگیری از انتقال شرایط غیرمجاز به بار.

تأخیر در وصل خروجی

وجود تأخیر می‌تواند هنگام بازگشت برق یا شرایط نامناسب شبکه به محافظت بهتر از بار کمک کند.

تشخیص خطای سیستم

نمایش خطاها روی نمایشگر، عیب‌یابی را برای اپراتور ساده‌تر می‌کند.

استابلایزر VCS3P15K برای چه تجهیزاتی مناسب است؟

این مدل با توجه به ظرفیت و ساختار سه‌فاز، برای کاربردهای مختلفی قابل بررسی است:

ماشین‌آلات CNC

CNCها معمولاً تجهیزات گران‌قیمتی هستند و کیفیت برق ورودی می‌تواند روی عملکرد تجهیزات الکترونیکی و کنترلی آنها اثرگذار باشد.

تجهیزات پزشکی

تجهیزات پزشکی حساس نیازمند برق پایدار هستند. انتخاب استابلایزر باید بر اساس مشخصات دقیق دستگاه پزشکی انجام شود.

UPS

یکی از کاربردهای مهم استابلایزر می‌تواند قرار گرفتن در ورودی یک سیستم UPS باشد؛ البته باید سازگاری UPS، ژنراتور/شبکه و محدوده ورودی هر دو دستگاه بررسی شود.

سرورها و تجهیزات شبکه

در محیط‌های سروری، کیفیت برق اهمیت بالایی دارد. با این حال برای سرورها معمولاً استابلایزر به‌تنهایی جایگزین UPS نیست؛ بلکه می‌تواند بخشی از معماری حفاظت برق باشد.

خطوط تولید

ماشین‌آلات صنعتی و خطوط تولید ممکن است در برابر افت و افزایش ولتاژ حساس باشند.

آسانسور و تجهیزات موتوری

برای بارهای موتوری باید ظرفیت استابلایزر و جریان راه‌اندازی به‌طور دقیق محاسبه شود.

چرا استابلایزر سه فاز برای تجهیزات صنعتی اهمیت دارد؟

تجهیزات صنعتی سه‌فاز معمولاً به سه خط برق وابسته‌اند.

اگر ولتاژ فازها نامتعادل باشد یا یکی از فازها دچار افت شدید شود، می‌تواند عملکرد تجهیزات را مختل کند.

به همین دلیل در پروژه‌های صنعتی باید علاوه بر ظرفیت، مواردی مانند:

• ولتاژ هر فاز
• عدم تعادل ولتاژ
• جریان هر فاز
• جریان راه‌اندازی
• نوع بار
• توان اکتیو
• توان ظاهری
• ضریب توان

بررسی شود.

به همین دلیل توصیه می‌کنیم انتخاب استابلایزر صنعتی فقط بر اساس عدد kVA انجام نشود.

طراحی عمودی؛ مناسب فضاهای صنعتی

VCS3P15K دارای ساختار Vertical است.

ابعاد دستگاه حدود:

40 × 64 × 117 سانتی‌متر

و وزن آن حدود:

135 کیلوگرم

اعلام شده است.

بنابراین قبل از خرید باید فضای نصب، مسیر ورود دستگاه، امکان جابه‌جایی و ظرفیت کف محل نصب بررسی شود.

این دستگاه یک استابلایزر کوچک خانگی نیست و برای نصب حرفه‌ای در محیط‌های صنعتی و تجاری طراحی شده است.

مزایای اصلی استابلایزر ولتاک VCS3P15K

• ظرفیت 15kVA
• ورودی و خروجی سه‌فاز
• فناوری سرووموتوری
• 3 سرووموتور مستقل
• ورودی 285 تا 437 ولت
• خروجی 380 ولت
• دقت تثبیت ±1٪
• راندمان بالای 96٪ طبق مشخصات ارائه‌شده
• سیم‌پیچ تمام مس
• نمایشگر LCD
• نمایش چندین پارامتر عملکردی
• سیستم خنک‌کننده اتوماتیک
• حفاظت اضافه‌بار
• حفاظت افزایش و کاهش ولتاژ
• تشخیص خطای سیستم
• ساختار عمودی
• مناسب کاربردهای صنعتی و تجاری

قبل از خرید VCS3P15K چه اطلاعاتی لازم است؟

برای اینکه پاویران بتواند دقیق‌ترین استابلایزر را به مشتری پیشنهاد دهد، بهتر است قبل از فروش این اطلاعات دریافت شود:

1. توان کل تجهیزات چقدر است؟

2. تجهیزات سه‌فاز هستند یا ترکیبی از تک‌فاز و سه‌فاز؟

3. بیشترین جریان مصرفی هر فاز چقدر است؟

4. آیا موتور یا بار القایی وجود دارد؟

5. جریان راه‌اندازی موتور چقدر است؟

6. حداقل و حداکثر ولتاژ شبکه در محل چقدر است؟

7. آیا UPS در سیستم وجود دارد؟

8. آیا ژنراتور در سیستم وجود دارد؟

9. زمان کارکرد روزانه تجهیزات چقدر است؟

10. آیا توسعه بار در آینده پیش‌بینی شده است؟

این اطلاعات برای انتخاب ظرفیت صحیح بسیار مهم‌تر از صرفاً دانستن توان نامی دستگاه است.

سوالات متداول استابلایزر ولتاک VCS3P15K

استابلایزر VCS3P15K چند کاوا است؟

ظرفیت نامی این مدل 15kVA است.

VCS3P15K تک‌فاز است یا سه‌فاز؟

این مدل سه‌فاز ورودی و سه‌فاز خروجی دارد.

محدوده ورودی استابلایزر ولتاک VCS3P15K چقدر است؟

محدوده ولتاژ ورودی اعلام‌شده 285 تا 437 ولت AC است.

ولتاژ خروجی VCS3P15K چقدر است؟

ولتاژ خروجی نامی 380 ولت AC است.

آیا VCS3P15K برای CNC مناسب است؟

با توجه به ساختار سه‌فاز و ظرفیت 15kVA می‌تواند برای CNC و تجهیزات صنعتی مورد بررسی قرار گیرد؛ اما باید توان، جریان راه‌اندازی و مشخصات دقیق CNC پیش از انتخاب بررسی شود.

آیا این استابلایزر برای UPS مناسب است؟

می‌تواند در ورودی برخی UPSها استفاده شود، اما سازگاری محدوده ولتاژ، جریان و مشخصات ورودی UPS باید قبل از نصب بررسی شود.

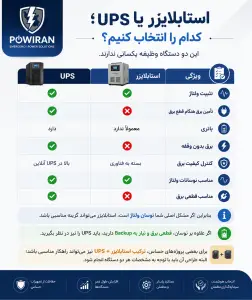

تفاوت استابلایزر 15kVA با UPS 15kVA چیست؟

استابلایزر وظیفه اصلی تثبیت ولتاژ را دارد، در حالی که UPS علاوه بر مدیریت کیفیت برق، می‌تواند هنگام قطع برق با استفاده از باتری برق اضطراری فراهم کند.

آیا VCS3P15K سیم‌پیچ مسی دارد؟

بله، مشخصات ارائه‌شده برای این مدل استفاده از سیم‌پیچ 100٪ مس را اعلام می‌کند.
