با افزایش هزینه برق، قطعی‌های مکرر شبکه و استقبال از انرژی‌های تجدیدپذیر، استفاده از سیستم‌های خورشیدی ۱۲ ولت بیش از گذشته مورد توجه قرار گرفته است. این سیستم‌ها برای ویلاها، باغ‌ها، کمپینگ، کانکس‌ها، خودروهای کاروان، دوربین‌های مداربسته، سیستم‌های روشنایی و بسیاری از کاربردهای برق اضطراری گزینه‌ای مقرون‌به‌صرفه و قابل اعتماد هستند.

اما طراحی یک سیستم خورشیدی تنها به خرید یک پنل خورشیدی محدود نمی‌شود. انتخاب نادرست ظرفیت پنل، باتری، شارژ کنترلر یا اینورتر می‌تواند باعث کاهش راندمان، افزایش هزینه و حتی آسیب به تجهیزات شود.

در این مقاله از پاویران، مراحل طراحی یک سیستم خورشیدی ۱۲ ولت را به زبان ساده اما کاملاً تخصصی بررسی می‌کنیم تا بتوانید متناسب با نیاز خود، سیستمی کارآمد و اقتصادی طراحی کنید.

سیستم خورشیدی ۱۲ ولت چیست؟

سیستم خورشیدی ۱۲ ولت مجموعه‌ای از تجهیزات است که انرژی خورشید را به برق ۱۲ ولت DC تبدیل کرده و در باتری ذخیره می‌کند. در صورت نیاز، این انرژی می‌تواند مستقیماً برای تجهیزات ۱۲ ولتی استفاده شود یا با کمک اینورتر به برق ۲۲۰ ولت AC تبدیل شود.

این نوع سیستم بیشتر برای مصارف کم‌مصرف و متوسط طراحی شده و در پروژه‌های کوچک کاربرد فراوانی دارد.

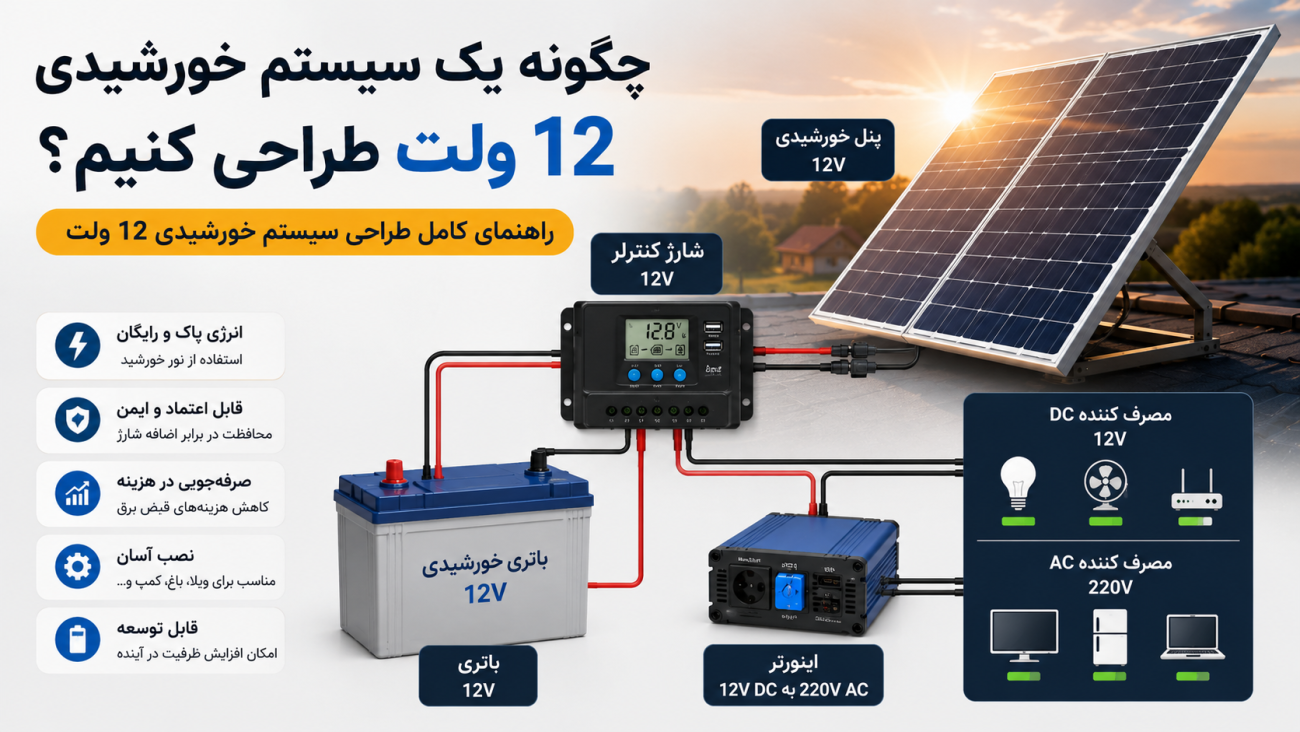

اجزای اصلی سیستم خورشیدی ۱۲ ولت

یک سیستم خورشیدی استاندارد از چند بخش اصلی تشکیل شده است:

۱. پنل خورشیدی (جهت مشاهده پنلهای پاویران اینجا کلیک کنید)

پنل خورشیدی نور خورشید را به انرژی الکتریکی تبدیل می‌کند. توان پنل بر اساس میزان مصرف انرژی روزانه انتخاب می‌شود.

برای دستیابی به راندمان بالاتر، استفاده از پنل‌های مونوکریستال معمولاً توصیه می‌شود؛ زیرا در فضای کمتر، انرژی بیشتری تولید می‌کنند.

۲. شارژ کنترلر (Solar Charge Controller)

شارژ کنترلر وظیفه مدیریت شارژ و دشارژ باتری را بر عهده دارد و از شارژ بیش از حد یا تخلیه عمیق باتری جلوگیری می‌کند.

دو نوع رایج شارژ کنترلر عبارت‌اند از:

• PWM: اقتصادی و مناسب سیستم‌های کوچک
• MPPT: راندمان بالاتر و مناسب پنل‌های توان بالا

اگر بودجه اجازه می‌دهد، کنترلر MPPT انتخاب بهتری خواهد بود.

۳. باتری خورشیدی (جهت مشاهده باتری‌های مناسب اینجا کلیک کنید)

باتری انرژی تولیدشده را ذخیره می‌کند تا در شب یا روزهای ابری قابل استفاده باشد.

رایج‌ترین انواع باتری عبارت‌اند از:

• باتری ژل (GEL)
• باتری AGM
• باتری لیتیومی (LiFePO4)

اگرچه باتری‌های لیتیومی قیمت بیشتری دارند، اما طول عمر و راندمان بالاتر آن‌ها در بسیاری از پروژه‌ها این هزینه را توجیه می‌کند.

۴. اینورتر

اگر قصد استفاده از وسایل ۲۲۰ ولتی مانند تلویزیون، یخچال یا لپ‌تاپ را دارید، به اینورتر نیاز خواهید داشت.

برای تجهیزات حساس، استفاده از اینورتر سینوسی خالص (Pure Sine Wave) توصیه می‌شود تا از آسیب به وسایل الکترونیکی جلوگیری شود.

۵. تجهیزات حفاظتی

برای افزایش ایمنی سیستم، استفاده از تجهیزات زیر ضروری است:

• فیوز DC
• کلید مینیاتوری DC
• برق‌گیر (SPD)
• کابل استاندارد
• کانکتور MC4

مرحله اول؛ محاسبه مصرف انرژی

اولین قدم در طراحی سیستم خورشیدی، محاسبه مصرف روزانه تجهیزات است.

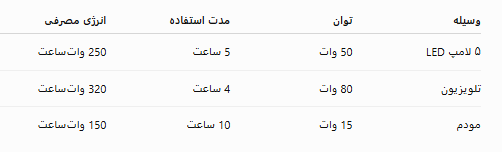

فرض کنید تجهیزات زیر را دارید:

مصرف کل روزانه: 720 وات‌ساعت

این عدد مبنای انتخاب تمام تجهیزات سیستم خواهد بود.

مرحله دوم؛ انتخاب ظرفیت باتری

برای سیستم ۱۲ ولت، ظرفیت باتری از تقسیم انرژی مصرفی بر ولتاژ سیستم به دست می‌آید.

در مثال بالا:

720 ÷ 12 = 60 آمپرساعت

با در نظر گرفتن عمق دشارژ، تلفات و ذخیره انرژی، انتخاب یک باتری 100Ah یا 120Ah منطقی‌تر خواهد بود.

مرحله سوم؛ انتخاب پنل خورشیدی

اگر میانگین تابش مؤثر خورشید در منطقه شما ۵ ساعت در روز باشد:

720 ÷ 5 = 144 وات

با در نظر گرفتن تلفات سیستم، استفاده از یک پنل 200 وات یا دو پنل 100 وات انتخاب مناسبی است.

مرحله چهارم؛ انتخاب شارژ کنترلر

جریان خروجی پنل تعیین‌کننده ظرفیت شارژ کنترلر است.

برای مثال، یک پنل 200 وات در سیستم 12 ولت حدود 16 تا 17 آمپر جریان تولید می‌کند.

بنابراین، استفاده از شارژ کنترلر 20 آمپر انتخاب مناسبی خواهد بود.

مرحله پنجم؛ انتخاب اینورتر

اینورتر باید متناسب با مجموع توان مصرف‌کننده‌ها انتخاب شود.

بهتر است ظرفیت اینورتر حدود ۲۰ تا ۳۰ درصد بیشتر از توان مصرفی باشد.

به عنوان مثال:

اگر مجموع مصرف همزمان 400 وات باشد، اینورتر 600 وات سینوسی خالص گزینه مناسبی است.

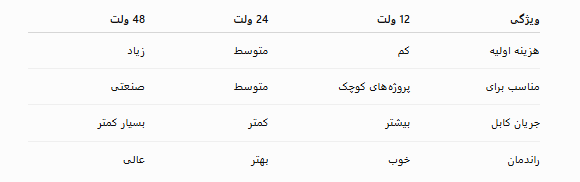

تفاوت سیستم ۱۲ ولت با ۲۴ و ۴۸ ولت

برای پروژه‌های خانگی کوچک، سیستم ۱۲ ولت همچنان یکی از بهترین گزینه‌ها است.

اشتباهات رایج در طراحی سیستم خورشیدی

بسیاری از کاربران برای کاهش هزینه اولیه، تجهیزات را کوچک‌تر از نیاز واقعی انتخاب می‌کنند.

رایج‌ترین اشتباهات عبارت‌اند از:

• انتخاب باتری با ظرفیت کم
• استفاده از شارژ کنترلر نامناسب
• خرید اینورتر شبه‌سینوسی برای تجهیزات حساس
• استفاده از کابل با سطح مقطع نامناسب
• نصب پنل در زاویه یا جهت نامناسب
• در نظر نگرفتن مصرف آینده

این اشتباهات می‌توانند باعث کاهش راندمان و افزایش هزینه‌های نگهداری شوند.

آیا سیستم خورشیدی ۱۲ ولت برای خانه مناسب است؟

اگر هدف شما تأمین برق کل یک خانه باشد، سیستم ۱۲ ولت معمولاً انتخاب مناسبی نیست؛ زیرا با افزایش توان، جریان نیز زیاد شده و نیاز به کابل‌های ضخیم‌تر و تلفات بیشتر خواهد بود.

اما برای کاربردهایی مانند روشنایی، مودم، دوربین مداربسته، تلویزیون، شارژ وسایل الکترونیکی یا برق اضطراری یک اتاق، سیستم ۱۲ ولت عملکرد بسیار خوبی دارد.

سوالات متداول

آیا سیستم خورشیدی ۱۲ ولت می‌تواند یخچال را روشن کند؟

بله، اما باید ظرفیت باتری، پنل و اینورتر متناسب با توان و جریان راه‌اندازی یخچال انتخاب شود.

بهترین باتری برای سیستم ۱۲ ولت چیست؟

باتری‌های لیتیومی LiFePO4 بهترین عملکرد را دارند، اما باتری‌های ژل و AGM نیز برای بسیاری از کاربردها گزینه‌های مناسبی هستند.

آیا می‌توان بعداً ظرفیت سیستم را افزایش داد؟

بله، در صورتی که شارژ کنترلر، اینورتر و سایر تجهیزات از ابتدا با قابلیت توسعه انتخاب شده باشند.

PWM بهتر است یا MPPT؟

برای سیستم‌های کوچک PWM مقرون‌به‌صرفه است، اما MPPT راندمان بالاتری دارد و در اکثر پروژه‌ها انتخاب حرفه‌ای‌تری محسوب می‌شود.

جمع‌بندی

طراحی یک سیستم خورشیدی ۱۲ ولت تنها به انتخاب یک پنل خورشیدی محدود نمی‌شود. برای دستیابی به حداکثر راندمان، باید ظرفیت پنل، باتری، شارژ کنترلر، اینورتر و تجهیزات حفاظتی بر اساس میزان مصرف انرژی و شرایط محیطی انتخاب شوند.

اگر سیستم به‌درستی طراحی شود، می‌تواند سال‌ها برق پایدار و مطمئن را با حداقل هزینه نگهداری در اختیار شما قرار دهد. در مقابل، انتخاب نادرست هر یک از اجزا ممکن است باعث کاهش عمر تجهیزات، افت راندمان و افزایش هزینه‌های آینده شود.
